简介

适用对象：京东云 BE6500，已刷入可进入 Web U-Boot 的设备。本文记录一次将 rootfs 扩容到 2 GiB 时，因 eMMC 实际容量与公开 GPT 模板不一致而出现 GPT 无效的问题及处理方法。

风险提示：分区表、U-Boot、ART、factory 都属于高风险操作。操作前必须离线备份自己的 ART（p17）和 factory（p25）；不要使用他人的 ART 或 factory 作为长期方案。

众所众知BE6500的磁盘非常大，且CXT已经扩容2GB内存，可以作为一个低功耗设备。

扩容采用数码罗记的相关教程，详情访问。https://godsun.pro/?s=BE6500 查看相关BE6500系列内容。

1. 现象

按公开教程写入前 34 个扇区的 2G GPT：

dd if=gpt_JDCloud-BE6500_2G.bin of=/dev/mmcblk0 bs=512 count=34
sync

随后执行 fdisk -l，只看到一个 ee GPT 保护分区，并出现类似警告：

GPT PMBR size mismatch (244252671 != 240615423)

本机 eMMC 容量为：

240615424 sectors * 512 bytes = 114.73 GiB
最后一个 LBA = 240615423

而模板 GPT 的保护 MBR/备用 GPT 指向的最后 LBA 为 244252671，相当于针对一块更大的 eMMC 制作。此时不能把“只显示一个分区”简单视为缓存未刷新：内核分区缓存确实尚未更新，但磁盘上的 GPT 几何信息也不匹配。

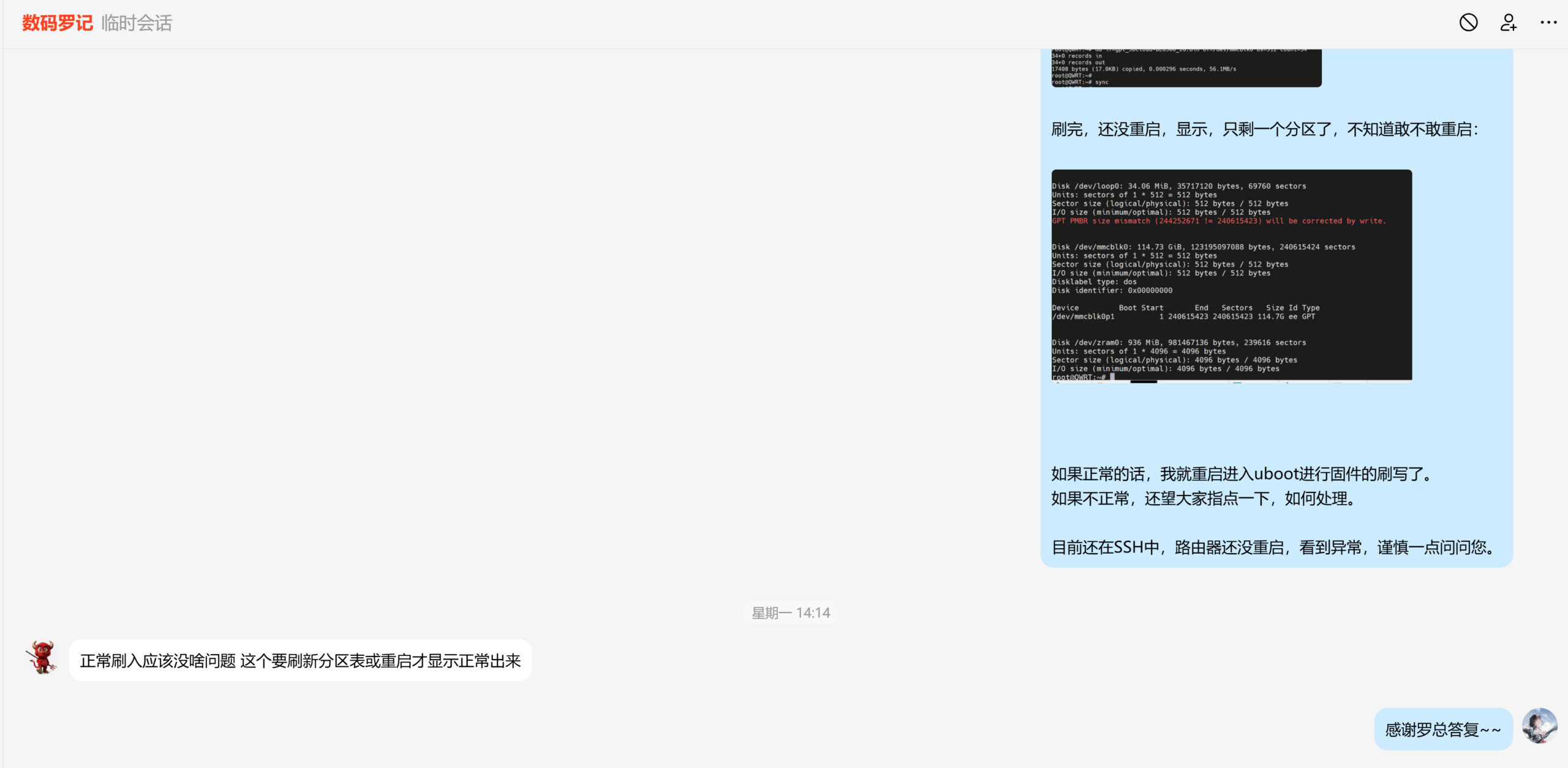

在重启前，CXT采取比较谨慎的方式，也请教了罗总。

京东云 BE6500 扩容到 2G rootfs：GPT 容量不匹配的排查与修复BE6500-2G-GPT-Expansion-Notes-CXT - Enjoy Life | 生活、技术、交友、分享

请教完想了一下，直接重启的方案，还是不够稳健。那我们就手动修复GPT分区表吧。（罗总听我说：不是不相信老罗，是个人行事偏谨慎，必须要确保无误）

2. 先做不可替代的备份

在旧系统仍正常运行、旧内核分区映射仍存在时，优先备份 ART 和 factory，并立即复制到电脑：

dd if=/dev/mmcblk0p17 of=/tmp/BE6500-ART.bin bs=256k count=4 conv=fsync
dd if=/dev/mmcblk0p25 of=/tmp/BE6500-factory.bin bs=256k count=1 conv=fsync
sha256sum /tmp/BE6500-ART.bin /tmp/BE6500-factory.bin
ls -l /tmp/BE6500-ART.bin /tmp/BE6500-factory.bin

预期大小：

ART     1048576 bytes (1 MiB)
factory  262144 bytes (256 KiB)

/tmp 属于内存文件系统，重启后会丢失；必须离线保存。

3. 新旧分区表对比

本次模板中，p1-p22 的位置没有变化；特别是 U-Boot、ART、HLOS 都不受影响：

p14 APPSBL     16930-18465
p15 APPSBL_1   18466-20001
p17 ART        21026-23073
p21 HLOS       72738-87073
p22 HLOS_1     87074-101409

实际变化从 p23 开始：

分区原始范围2G GPT 范围说明
p23101410-351265101410-4295713rootfs 从约 122 MiB 扩大到 2 GiB
p24351266-6011214295714-4545569rootfs_1 容量不变，仅后移
p25601122-6016334545570-4546081factory 后移，必须恢复自己的备份
p26601634-26987854546082-6643233plugin 后移
p272698786-29609296643234-6905377log 后移
p282960930-50580816905378-9002529swap 后移
p295058082-末尾未创建用剩余空间新建数据分区

结论：GPT 不会搬移旧数据。旧 rootfs 不能继续启动，p25 也不会自动出现在新位置；必须进 U-Boot 刷新固件，并恢复自己的 factory。

4. 修复 GPT 的容量字段和备用表

本机的模板 GPT 有 32 个、每个 128 字节的分区条目，因此备用条目数组是 8 个扇区；备用 GPT 共占最后 9 个扇区。

对于总扇区数 240615424 的 eMMC，正确位置为：

最后 LBA                 240615423
备用条目数组             240615415-240615422
备用 GPT Header          240615423
最后可用 LBA             240615414

修复原则：保持模板中 p1-p28 的条目、GUID 和名称不变，只更新：

  • PMBR 的保护分区大小；
  • 主 GPT 的备用 Header LBA 与 LastUsableLBA；
  • 主 GPT Header CRC；
  • 位于真实末端的备用条目数组与备用 Header；
  • 备用 GPT Header CRC。

写入时先写备用 GPT，再写主 GPT，以便中途断电时至少保留一份可识别的新表：

# gpt-backup-fixed.bin 为 4608 bytes，即 9 个扇区
dd if=/tmp/gpt-backup-fixed.bin of=/dev/mmcblk0 bs=512 seek=240615415 conv=fsync

# gpt-primary-fixed.bin 为 17408 bytes，即前 34 个扇区
dd if=/tmp/gpt-primary-fixed.bin of=/dev/mmcblk0 bs=512 count=34 conv=fsync
sync

验证时不要使用会要求内核重新读取分区表的 partprobe；只读检查即可：

parted -s /dev/mmcblk0 unit s print
fdisk -l /dev/mmcblk0

正确结果应为：两个工具均直接识别 gpt，且不再出现 backup GPT table is corrupt 或 PMBR size mismatch。

5. U-Boot：为何可安全保留/更新

GPT 修复只写入开头 34 个扇区和结尾 9 个扇区，不会覆盖 p14/p15 的 U-Boot。若设备原先可通过“按住 Reset 再通电”进入 Web U-Boot，则仍可采用同样方式。

若希望在重启前使用发布者公开的 U-Boot 文件，先备份当前 p14/p15，再对比哈希：

dd if=/dev/mmcblk0p14 of=/tmp/APPSBL-current.bin bs=256k count=3 conv=fsync
dd if=/dev/mmcblk0p15 of=/tmp/APPSBL1-current.bin bs=256k count=3 conv=fsync
md5sum /tmp/APPSBL-current.bin /tmp/APPSBL1-current.bin

确认候选文件适用于 BE6500、大小正好为 768 KiB 后，写入主备 U-Boot 并清空 BOOTCONFIG：

dd if=/tmp/jdc-be6500-uboot.bin of=/dev/mmcblk0p14 bs=256k conv=fsync
dd if=/tmp/jdc-be6500-uboot.bin of=/dev/mmcblk0p15 bs=256k conv=fsync
dd if=/dev/zero of=/dev/mmcblk0p3 bs=256k count=1 conv=fsync
dd if=/dev/zero of=/dev/mmcblk0p4 bs=256k count=1 conv=fsync
sync

随后读回并校验 p14/p15，确认主备一致后再断电：

dd if=/dev/mmcblk0p14 of=/tmp/APPSBL-check.bin bs=256k count=3 conv=fsync
dd if=/dev/mmcblk0p15 of=/tmp/APPSBL1-check.bin bs=256k count=3 conv=fsync
md5sum /tmp/APPSBL-check.bin /tmp/APPSBL1-check.bin

6. 进 Web U-Boot 刷完整固件

在电脑网线、静态 IP、固件文件都准备好后：

poweroff -f

断电后按住 Reset 通电，使用原先可访问的 Web U-Boot 页面刷入与 2G GPT 布局匹配的完整固件。

不要让旧系统直接启动：旧 p23/p24 内容对应的是旧分区位置和旧容量。新固件启动后，再检查：

fdisk -l /dev/mmcblk0

7. 启动新系统后的收尾

恢复 factory

仅恢复自己的 factory 备份到新 p25；不要长期使用他人 factory，因为会带来重复 MAC、序列号和服务冲突：

dd if=/path/to/BE6500-factory.bin of=/dev/mmcblk0p25 bs=256k count=1 conv=fsync
sync

可以校验恢复结果：

dd if=/dev/mmcblk0p25 bs=256k count=1 2>/dev/null | sha256sum

初始化 swap

p28 的物理位置已变化，确认 swap 没有启用后再初始化：

cat /proc/swaps
mkswap /dev/mmcblk0p28
swapon /dev/mmcblk0p28

建立 p29 数据分区

在新系统中使用 cfdisk /dev/mmcblk0，在末尾 Free Space 创建 p29，选择全部容量并 Write。随后格式化：

mkfs.ext4 /dev/mmcblk0p29

p29 不影响路由器基本启动，但它承载后段的大容量数据空间。

8. ART 与 CDT 的处理边界

  • ART 位于 p17，本次 GPT/U-Boot/factory 操作都不应写入它。备份后可用哈希确认其未被后续操作改写。
  • ART 是单机射频校准数据。不要把他人 ART 当作性能升级文件；即便能启动，也可能导致功率、稳定性、MAC 或频段行为异常。
  • CDT 位于 p11/p12。若系统已经显示约 1.83 GiB 的 MemTotal，通常已经正确识别 2 GiB 物理内存；其余约 174 MiB 是 SoC、无线固件、DMA 和内核保留内存，不应为了让 free 更接近 2 GiB 而盲目更换 CDT。

9. 最终检查清单

京东云 BE6500 扩容到 2G rootfs：GPT 容量不匹配的排查与修复BE6500-2G-GPT-Expansion-Notes-CXT - Enjoy Life | 生活、技术、交友、分享
  • ART 与 factory 已离线备份。
  • parted/fdisk 无 GPT 容量或备用表警告。
  • Web U-Boot 可以进入，且新固件已写入。
  • 新系统能够启动，p23 显示为 2 GiB。
  • 自己的 factory 已恢复到新的 p25。
  • p28 已初始化为 swap（如需要）。
  • p29 已创建、格式化并按需求挂载。

总结

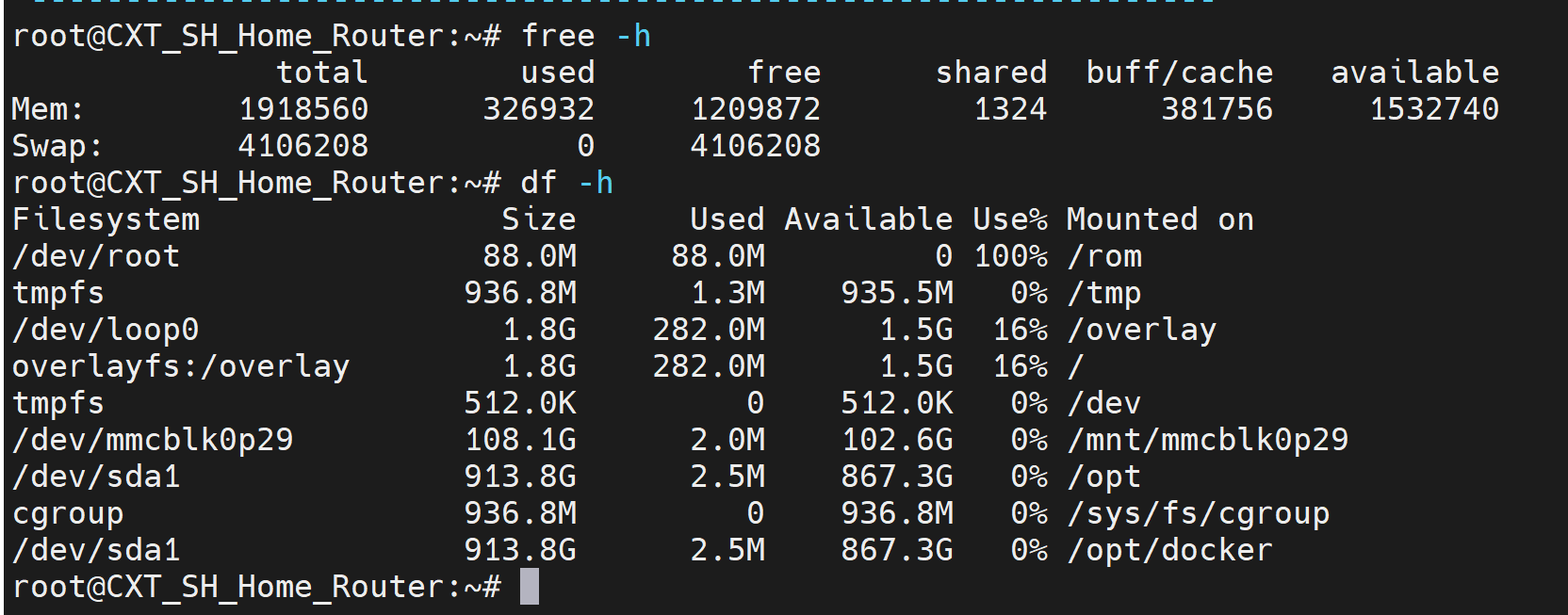

完成以上步骤后，BE6500 的 2G rootfs 扩容和后段数据盘配置即完成。眼尖的访客还能看到，CXT安装了Docker，下一篇文章讲过程。

感谢罗总在路由器和硬件上的探索和总结经验。看到罗总还安装了Docker，但文章日期较旧，尝试后未成功，CXT就让ChatGPT帮我进行了分析环境、部署Docker并写成脚本。
